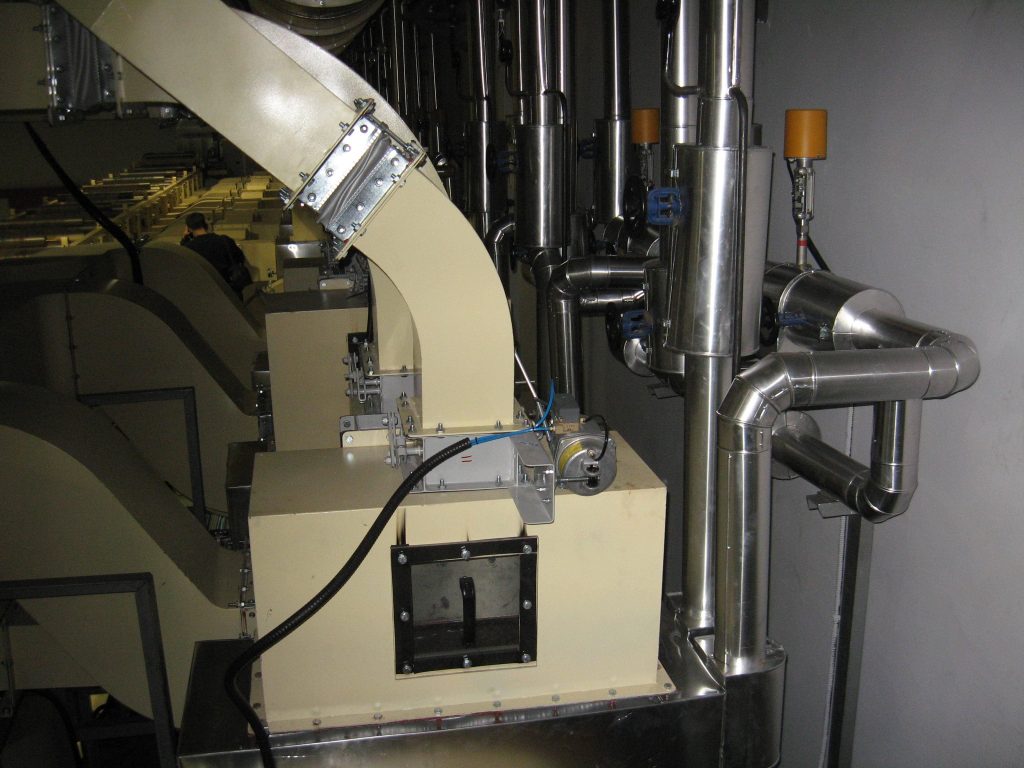

L.E.L. Kontrol Ünitesi (Alt Patlama Sınırı Kontrolü)
L.E.L. kontrol ünitesi, kurutma fırınları ve egzoz kanallarındaki solvent buharı konsantrasyonunu sürekli ölçer ve bu değeri alt patlama sınırının (Lower Explosive Limit) güvenli bir yüzdesinde tutar. Ölçüm olmadan güvenlik ancak çok yüksek hava debisiyle sağlanır. Ölçüm ve otomatik kontrolle egzoz debisi gerçek solvent yüküne göre ayarlanır; ısıtma enerjisi ve geri kazanım tesisinin boyutu birlikte küçülür.
Referans değerler
Yaygın baskı solventlerinin patlama sınırları
- Toluen
- Alt sınır hacimce %1,1, üst sınır %7,1; parlama noktası 4 °C[D-01]
- Etil asetat
- Alt sınır hacimce %2,0, üst sınır %11,5; parlama noktası −4 °C[D-02]
- n-Hekzan
- Alt sınır hacimce %1,1, üst sınır %7,5; parlama noktası −22 °C[D-03]
Değerler oda koşulları içindir. Sıcaklık yükseldikçe alt patlama sınırı düşer; kurutucu sıcaklığındaki geçerli değer tasarımda ayrıca hesaba katılır. Karışım halindeki solventlerde sınır, bileşime göre hesaplanır.
Fark
Ölçüm olmadan ve ölçümle çalışan kurutucu
Sürekli ölçüm yoksa
- Güvenliği sağlamanın tek yolu, en kötü senaryoya göre hesaplanmış hava debisini sürekli vermektir: en yüksek hız, en geniş baskı, en yüksek mürekkep tüketimi.
- Gerçek üretimde bu senaryo nadiren oluşur. Kurutucu çoğu zaman ihtiyacından çok daha fazla havayla çalışır.
- Bu havanın tamamı ısıtılır, sonra egzozdan atılır. Isıtma enerjisinin önemli bir bölümü solventi buharlaştırmaya değil, fazladan havayı ısıtmaya gider.
- Egzoz seyreltik olduğu için arkasındaki geri kazanım tesisi büyük boyutlanır.
Sürekli ölçüm ve otomatik kontrol varsa
- Konsantrasyon her an bilinir. Egzoz ve taze hava debisi gerçek solvent yüküne göre ayarlanır.
- Isıtılan ve atılan hava miktarı düşer; kurutucunun yakıt ya da kızgın yağ tüketimi azalır.
- Aynı solvent daha az havayla taşınır. Geri kazanım tesisinin fan, kanal ve adsorber boyutları küçülür; aktif karbon kapasitesi daha verimli kullanılır.
- Konsantrasyon değerleri kayıt altına alınır. Sınır aşımında sistem kendiliğinden müdahale eder.
Nasıl çalışır
Ölçüm, kontrol ve emniyet zinciri
Numune alma
Kurutucu bölgelerinden ve egzoz kanalından sürekli numune çekilir. Numune hattı, yoğuşmayı önleyecek şekilde ısıtılır ve mümkün olan en kısa mesafede tutulur; gecikme süresi emniyet hesabının parçasıdır.
Analiz
Analizör numunedeki toplam solvent konsantrasyonunu ölçer ve alt patlama sınırının yüzdesi olarak ifade eder. Analizör tipi ve kalibrasyon gazı, hatta kullanılan solventlere göre seçilir.
Kontrol
PLC, ölçülen değere göre egzoz ve taze hava damperlerini ve fan devrini ayarlar. Hedef, konsantrasyonu güvenli çalışma aralığında ve olabildiğince sabit tutmaktır.
Emniyet
Ölçüm, kontrol döngüsünden bağımsız emniyet eşiklerini de izler. Eşik aşıldığında aşağıdaki tabloda gösterilen kademeli müdahale devreye girer.
Kayıt ve doğrulama
Konsantrasyon, damper konumları ve alarm olayları kaydedilir. Analizör düzenli aralıklarla kalibrasyon gazı ile doğrulanır; doğrulama kayıtları denetimlerde kanıt olarak kullanılır.
Alarm mantığı
Kademeli müdahale senaryosu
| Kademe | Durum | Sistemin tepkisi |
|---|---|---|
| Normal çalışma | Konsantrasyon hedef aralıkta | Damperler ve fan devri sürekli ayarlanır; enerji tüketimi en düşük düzeydedir |
| Ön alarm | Konsantrasyon birinci eşiği aştı | Taze hava tam açılır, egzoz en yüksek debiye çıkar, operatöre uyarı verilir |
| Üst alarm | Konsantrasyon ikinci eşiği aştı | Solvent girişi durdurulur (baskı ve kaplama ünitesi ayrılır), ısıtma kesilir, havalandırma sürer |
| Ölçüm arızası | Analizör, numune hattı ya da akış arızası | Sistem ölçüm yokmuş gibi davranır: en yüksek hava debisine geçer ve alarm verir |
Ölçüm arızasında güvenli tarafa geçiş, sistemin en önemli tasarım ilkesidir.
Enerji ilişkisi
Egzoz debisi düştüğünde ne kazanılır?
Bir kurutucunun ısı ihtiyacının iki bileşeni vardır: solventi buharlaştırmak için gereken ısı ve içeri alınan havayı çalışma sıcaklığına çıkarmak için gereken ısı. Birincisi üretimle sabittir. İkincisi doğrudan hava debisiyle orantılıdır ve seyreltik çalışan hatlarda toplamın önemli bir bölümünü oluşturur.
Bu nedenle egzoz debisindeki her azalma, ısıtma yükünde benzer oranda azalma demektir. Kazanç; hattın mevcut debisine, çalışma sıcaklığına ve üretim profiline bağlıdır. Genel bir yüzde vermek yanıltıcı olur; keşifte mevcut debiler ölçülür ve beklenen tasarruf işletmenizin kendi verileriyle hesaplanır. Kurutucularınız kızgın yağ sistemi ile ısıtılıyorsa kazanç doğrudan kazan yüküne yansır.
İkinci kazanç yatırım tarafındadır. Solvent geri kazanım tesisi hava debisine göre boyutlanır. L.E.L. kontrolü tesisten önce kurulduğunda, arkasından gelen tesis daha küçük ve daha ucuz olur. Bu yüzden yeni tesis projelerinde iki sistemi birlikte ele alıyoruz.
Uygulama
Hattınız L.E.L. kontrolüne uygun mu?
- DurumRotogravür ya da flekso baskı makinesi, çok üniteli kurutucu
- Uygundur. Her ünite ya da ünite grubu için ölçüm noktası planlanır; ürün değişimlerinde solvent yükü çok değiştiği için kazanç yüksektir.
- DurumLaminasyon ve kaplama hattı, tek uzun kurutucu
- Uygundur. Kurutucu bölgeleri ayrı ayrı izlenir; solvent yükünün en yüksek olduğu ilk bölgeler belirleyicidir.
- DurumYapışkan bant kaplama hattı
- Uygundur. Toluen ve hekzanın alt patlama sınırı düşük olduğu için ölçümün güvenlik katkısı da yüksektir.[D-03]
- DurumHatta birden fazla solvent dönüşümlü kullanılıyor
- Analizör ve hesaplama, kullanılan tüm solventleri kapsayacak şekilde seçilir; en düşük sınıra sahip bileşen emniyet hesabını belirler.
- DurumMevcut makine, üreticisinin emniyet konseptiyle teslim edilmiş
- Değişiklik makinenin risk değerlendirmesini etkiler. Uygulama, makine üreticisinin dokümantasyonu ve yetkili uygunluk değerlendirmesi ile birlikte yürütülür.
Kapsam
Yeşil Çevre Makine ne sağlar?
L.E.L. kontrol ünitelerini, geri kazanım tesislerimizin parçası olarak ya da mevcut hatlara sonradan eklenen bağımsız sistemler olarak kuruyoruz. PLC, operatör arayüzü ve yazılım kendi bünyemizde hazırlanır ve hattınızın mevcut otomasyonuna entegre edilir[C-01].
- Mevcut egzoz debilerinin ve solvent yüklerinin yerinde ölçümü
- Ölçüm noktası sayısının ve analizör tipinin belirlenmesi
- Numune hattı, analizör kabini, damper ve fan sürücülerinin temini ve montajı
- Kontrol ve emniyet senaryosunun yazılımı, hat otomasyonu ile haberleşme
- Devreye alma, kalibrasyon prosedürü ve operatör eğitimi
Sık sorulan sorular
L.E.L. kontrol ünitesi hakkında sık sorulan sorular
L.E.L. ne demektir?
L.E.L., İngilizce Lower Explosive Limit ifadesinin kısaltmasıdır ve alt patlama sınırı anlamına gelir. Yanıcı bir buharın hava içinde tutuşabilir karışım oluşturabildiği en düşük konsantrasyonu ifade eder. Örneğin toluen için bu değer hacimce yüzde 1,1'dir.
L.E.L. kontrol ünitesi ne işe yarar?
L.E.L. kontrol ünitesi, kurutma fırınlarındaki solvent konsantrasyonunu sürekli ölçer ve alt patlama sınırının güvenli bir yüzdesinde tutar. Bu sayede egzoz havası debisi güvenle düşürülür, ısıtma enerjisi ve geri kazanım tesisinin boyutu azalır.
L.E.L. kontrolü enerji tasarrufu sağlar mı?
Evet. Sürekli ölçüm olmayan kurutucular en kötü senaryoya göre yüksek hava debisiyle çalışır ve bu havanın tamamı ısıtılıp atılır. L.E.L. kontrolü ile hava debisi gerçek solvent yüküne göre ayarlanır. Tasarruf miktarı hatta özeldir ve keşifte yapılan ölçümlerle hesaplanır.
L.E.L. kontrol ünitesi mevcut baskı makinesine eklenebilir mi?
Evet. Üniteler çalışan rotogravür, flekso, laminasyon ve kaplama hatlarına sonradan kurulabilir. Değişiklik makinenin emniyet konseptini etkilediği için uygulama, makine dokümantasyonu ve risk değerlendirmesi ile birlikte yürütülür.
Analizör arızalanırsa ne olur?
Sistem güvenli tarafa geçer. Ölçüm kaybolduğunda kontrol, ölçüm yokmuş gibi davranarak en yüksek hava debisine çıkar ve alarm verir. Üretim, arıza giderilene kadar ölçümsüz güvenli modda sürebilir ya da durdurulur.
